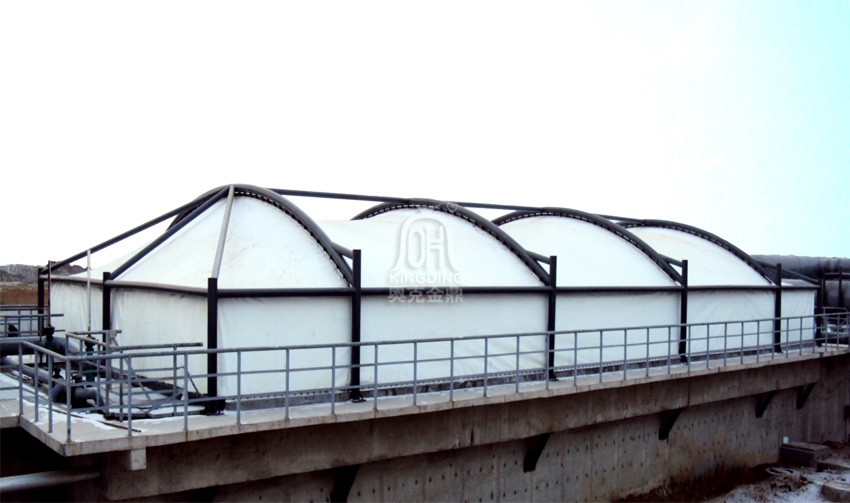

工程规模：4652㎡

建筑面积：4652㎡

开工时间：2013年7月

竣工时间：2013年12月

第一条  主要性能要求

（一）膜结构收集罩设计数据

1 初沉池参数

（1）直径（内壁）：         42m

（2）净深：                 4.5m

（3）结构类型：             钢筋砼

（4）容纳介质：             制浆造纸生产污水

（5）抽风量：               42000m3/h

（6）抽风压：               4000Pa

2 膜结构收集罩设计参数

（1）环境最低极限温度：     -30.0℃

（2）环境最高极限温度：     70.0℃

（3）环境基本风压（Wo）：   0.3 kN/m2（50年）

（4）环境基本雪压（Wo）：   0.35 kN/m2（50年）

（5）施工检修荷载：         1kN

（6）抗震设防烈度：         7度

（7）主结构设计合理使用年限:≥25年

（8）设计安全等级：         2级

（9）收集罩高度：

①膜总高度：8m；

②膜侧面垂直段高度：2.5m；

③膜斜顶高度：5.5m。

（10）膜总面积：2242 m2

（二）参照标准

供方保证提供的合同设备为符合行业及国家相关标准的全新产品，其设计、制造和材料无任何缺陷。主要标准有：

除以上主要标准外，未列明的按国家及行业相关标准执行。如有新标准，按最新标准执行。

第二条  主要技术参数及技术要求

（一）主要技术参数

（二）主要技术要求

1收集罩设计要求

（1）收集罩确保有足够密封性，罩内常压状态下，无废气外泄。

（2）收集罩内不能存在废气积聚、无法排出的部位。

（3）初沉池废气集中到氧化沟表曝机附近的水中处理，初步处理后，再抽送到系统所设计的废气装置处理（废气处理装置不在供货范围内）。

（4）收集罩设计有满足抽放量要求的废气抽气管，废气抽气管以收集罩钢结构作为支撑点，管道支撑点设计到初沉池水平投影外的第一个支撑，支撑及固定方式由供方按规范设计，具体方案供需双方在设计阶段确定。

（5）膜结构上的抽风管开孔处应具备足够的管道承载能力，保证不因管道与收集罩连接及抽风运行造成膜损坏。

（6）在收集罩合理的位置，设计足够的门、窗，窗户具备采光、通风功能，确保均匀进风，门窗的具体数量、尺寸、结构形式由供需双方在设计阶段确定。

（7）收集罩设计，须确保初沉池构筑物仍在原设计强度安全范围内。

（8）与臭气、污水直接接触的钢构件要采用SS304不锈钢件。

（9）收集罩须满足刮泥机的正常运行，方便巡检和维护要求。

（10）收集罩交付使用后，膜面不能出现低凹，造成积水。

（11）收集罩须满足所在地最大风压和雪压的要求。

2膜结构制作安装要求

（1）现场安装的膜材片采用热熔方式熔接，膜片间搭接宽度不小于50mm。

（2）与池壁周边底部压板处的膜搭接宽度不小于100mm，压边螺栓间距小于200mm， 螺栓、螺母、垫片、压板材质均为不锈钢304。

（3）与膜体连接的金属件表面光滑、无毛刺、无锐边。

（4）完工后的膜表面美观、平整、厚薄均匀，无烙印结疤、开缝、孔洞、褶皱、拉毛蹭伤、渗漏等缺陷。

3钢结构要求

（1）钢结构的设计须符合国家规范、标准，安全等级不低于钢结构的安全二级标准。

（2）本合同项下的集气罩钢结构为双拱式吊梁。

（3）组装完毕的钢结构无翘曲、凹陷、裂纹等缺陷，表面无毛刺。

（4）为保护初沉池刮泥机正常安全运行，供方现场施工过程中，除电焊渣火花外，不得有任何异物落入需方水池。

4防腐要求

（1）钢结构在防腐前，采用抛丸或喷砂除锈处理，抛丸或喷砂处理达到Sa2.5级标准后，按本条第（三）项的要求进行防腐油漆。

（2）现场组焊后的焊缝应彻底去除焊渣焊刺，并将表面打磨平滑至金属光亮，同样按本条第（三）项的要求进行防腐油漆。

（3）所有空心结构材料的两端和缝隙要封闭，避免内侧腐蚀。

（4）位于膜结构内部的钢结构，除了按上述要求除锈喷涂外，还须用PDVF膜材包覆。

（5）非不锈钢紧固件必须在完工后，需除锈进行防腐处理。

（6）池内支撑柱外部要用环氧树脂进行三布四涂防腐包覆。
