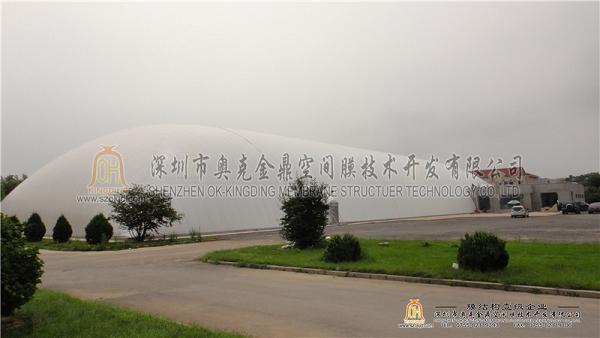

大连周水子篮球羽毛球综合充气膜运动场

工程面积:
竣工时间:
充气膜羽毛球网球馆规格(长x宽x高):40×50×13.5米,球馆建筑面积2000平方米。布置一片网球场地、四片羽毛球场地、8片乒乓球场地。场地之间距离7米,用隔断软网隔开,场地边缘距离膜边大于7.0米

13631557305 在线咨询

详情介绍

一、设计方案


  充气膜羽毛球网球馆规格(长x宽x高):40×50×13.5米,球馆建筑面积2000平方米。布置一片网球场地、四片羽毛球场地、8片乒乓球场地。场地之间距离7米,用隔断软网隔开,场地边缘距离膜边大于7.0米,场地大小均适合运动。球馆设置了一套旋转门作为球馆的主入口,三套应急门作为紧急出口或应急疏散出口,应急门设计的最大水平距离为25米,满足规范要求。应急门均配有应急惊慌装置和应急照明灯,并且均设置于门框明显位置,在紧急情况下很容易发现应急门所在位置,便于疏散。

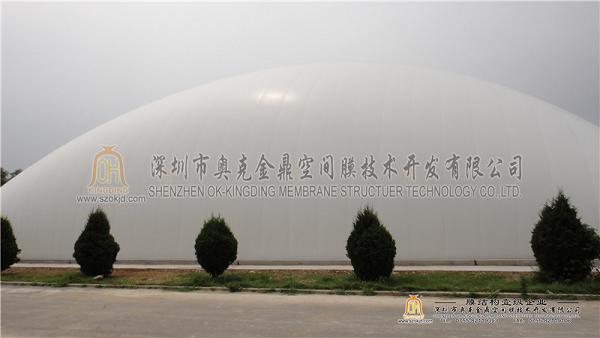

  球馆膜材采用白色高强度聚脂纤维建筑膜材,此颜色与周围建筑物相映衬并互融一体,并具有一定的景观性。该膜材是一种强度、柔韧性、自洁面性都比较好的膜材。膜材达到B级防火要求。球馆采用采用二次漫反射的照明系统,为场馆提供了最先进的无眩光、均匀舒适的灯光照明。该照明对场馆内运动人员提供舒适的运动环境。

  采用斜向网状钢缆充气膜:提供设计的最小风速36米/秒(相当于12级台风),最大风速67米/秒(相当于16级以上超强台风);最大可抵抗雪荷载为:250kg/m2.

  机械单元:集成化设计的机电系统将气压补充、新风、温湿度控制及备用集成一体,设备体积小且效率高。备用单元可以使用天然气、液化气或者柴油等当地方便配备的能源,备用单元在停电时会自动启动,保证充气膜建筑的正常运行。机械单元其压力调节范围 0-1000 Pa,三种控制模式,最大限度保证安全、节能。

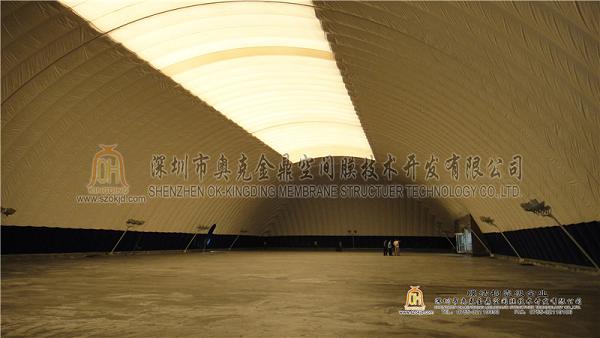

  独特照明设计,将光源直射到内膜并形成真正的二次反射照明;提供100%的光照效果;光线均匀、无眩光、不晃眼,没有黑影及照明死角。人性化设计5种控制模式(比赛、训练、集会、功能转换及清洁),满足场馆不同条件的照明要求。可根据实际需要选择柱式照明或者吊式照明,并且根据使用照度要求进行精确设计(也可以根据建筑实际情况设置照明系统)。可在馆内增补彩色灯光,射向膜材,利用膜的透光效果,使气膜馆的外立面体现宝石般效果,增加观赏性。



  二、充气膜结构特点

  充气膜结构是通过机械系统向室内空间充气,使膜面逐渐膨胀成稳定形态,并承受外部荷载与作用的一种建筑形式。室内外压力差一般在250帕左右,相当于住宅楼1层到9层大气压差,普通人生理上并无感觉。

  ■ 独特的无梁柱设计:由于是气压承载,气承膜结构内并无梁柱。空间高跨比为1/4——1/2.

  ■ 力学性能:中等强度的PVC膜,其厚度仅0.61mm,但它的拉伸强度相当于钢材的一半。膜材的弹性膜量较低,这有利于膜材形成复杂的曲面造型。

  ■ 光学性能:膜材料可滤除大部分紫外线,防止内部物品褪色。其对自然光的透射率可达25%,透射光在结构内部产生均匀的漫射光,无阴影,无眩光,具有良好的显色性。夜晚在周围环境光和内部照明的共同作用下,膜结构表面发出自然柔和的光辉,令人陶醉。

  ■ 声学性能:一般膜结构对于低于60hz的低频几乎是“透明”的。

  ■ 防火性能:如今广泛使用的膜材料能很好地满足对于防火的需求,具有卓越的阻燃和耐高温性能,达到中国、法国、德国、美国、日本等多国标准。

  ■ 保温节能:气承膜结构外围护是单一材料,不分外墙和屋面,没有冷桥。外围护可采用单层膜、双层膜以及内部加挂保温层等等。根据不同用途可灵活设计。利用气承膜结构的高反射率、轻质保温材料以及全密封结构,气承膜结构比普通建筑节能70%以上。

  ■ 自洁性能:经过特殊表面处理的pvc膜材具有很好的自洁性能,雨水会在其表面聚成水珠流下,使膜材表面得到自然清洗。

  ■ 室内洁净空间:由于室内气压大于室外气压,室外灰尘难以进入室内。在机械系统部分加装空气过滤器后,就可以用非常廉价的方式达到高洁净度要求。

  ■ 现场施工周期:一般短于10天。
